안녕하세요.
JDI Solution입니다.
JDI Solution과 함께 하시는 여러분에게 안전하고 효율적인 작업을 위한 표준작업절차(SOP)를
JDI의 오랜 경험을 바탕으로하여 트레인, 요크, 캐리어등의 외산 장비를 위주로 정보 공유를 하려고 합니다.
이를 통해 현장에서의 작업 시 정확하고 안전한 프로세스를 따라가면서 작업 품질을 유지하고,
사고 없이 안전한 환경에서 업무를 수행하시길 바램합니다.
그럼 트레인 터보냉동기의 온도센서교체 표준작업절차에 대하여 이야기 해보도록 하겠습니다.
트레인 온도센서 교체 작업
온도센서교체는 비교적 경미한 작업으로 분류 되기에 사전준비할 사항은 없습니다.
대신 사전에 온도센서 불량에 대한 확인 방법에 대하여 이야기 해 보겠습니다.
a. 온도센서 불량 진단
트레인 터보냉동기, 스크류냉동기의 온도센서는 다소 원시적인 방법인
얼음을 사용하여 진단하는 것이 가장 정확합니다.

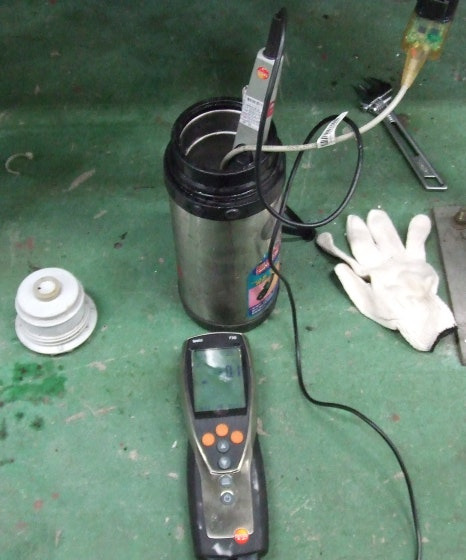

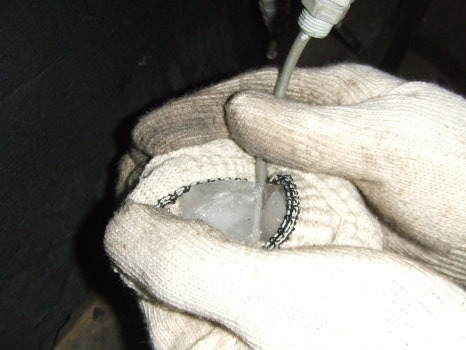

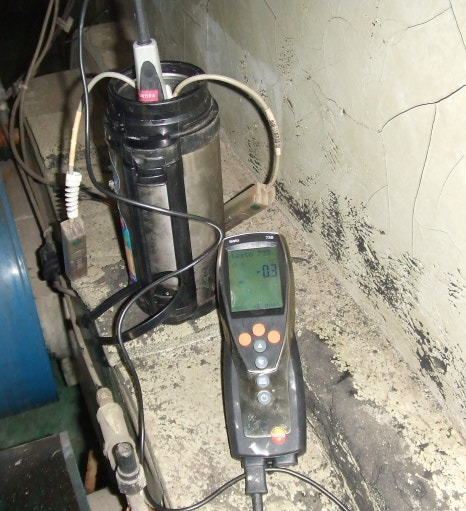

트레인 냉동기 온도센서를 얼음에 넣었을 때, 온도 지시 값의 오차가
0도에서 +0.5도,-0.5도 이내에 들어오는 경우를 오차 범위 안의 정상 센서로 보고 있습니다.
반대로 얼음 안에서 센서 지시 값이 0도를 기준으로 0.5도 이상의
차이를 보이는 경우는 센서의 불량으로 생각하시면 됩니다.

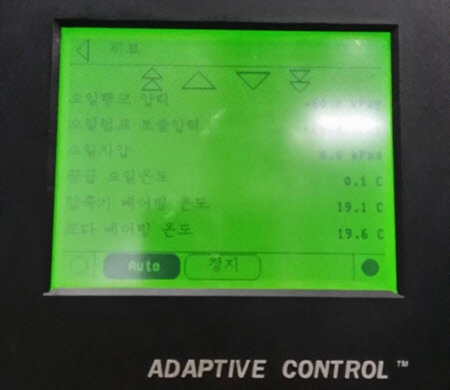

센서값이 정상인 경우 위와 같이 마이너스 0.5도에서 0.5도 사이를 지시하게 됩니다.
트레인 터보냉동기, 트레인스크류냉동기, 구형버전, 최신 버전 온도센서 모두에 해당되는 사항이니
꿀팁 가져가시기 바랍니다.
b. 센서 교체
불량 온도센서를 확인하셨다면 교체를 진행 해야겠죠?
아쉽게도 트레인 냉동기 온도센서는 트레인에서 공급하는 전용 프로그램이 있어야 한다고
모두들 알고 계실 것입니다.

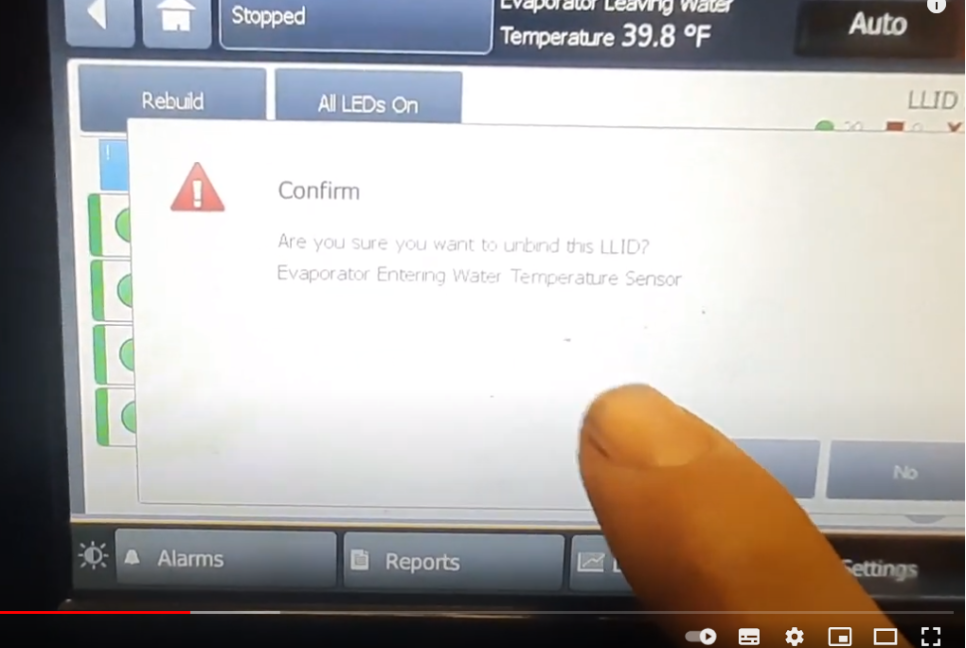

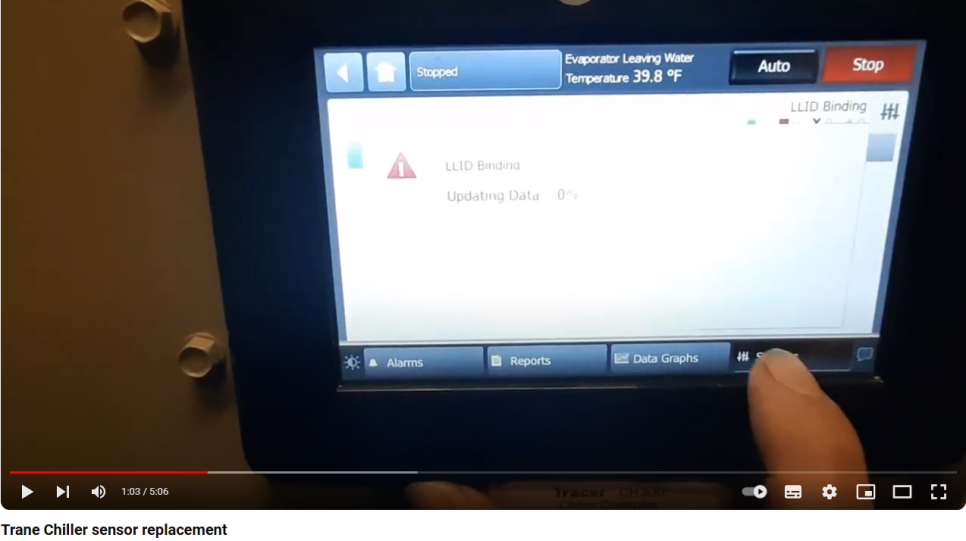

아래 너튜브와 같이 몇 년전에 고객사에서 냉동기의 컨트롤러로 직접 온도센서를 교체 할 수
있도록 프로그램이 업데이트 되었습니다.
하지만 이런 부분에 대하여 알고 계시는 고객은 거의 없으실 것 같습니다.
원래 모르면 비용이 많이 나가게 되는 겁니다요~~ㅠㅠ
다시 프로그램으로 하는 교체로 돌아와서...(Ch530)

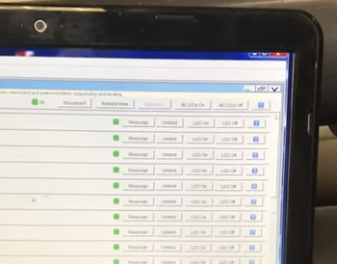

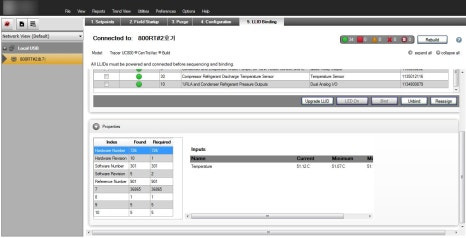

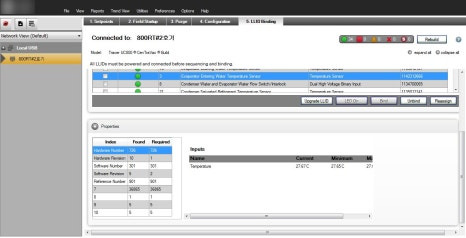

1. 프로그램을 실행하여 Bind 모드로 들어오게 되면 센서의 통신이 두절 되면 빨간색으로
나오게 되고 아닌경우는 Unbind를 눌러주어서 센서를 분리하여야 합니다.

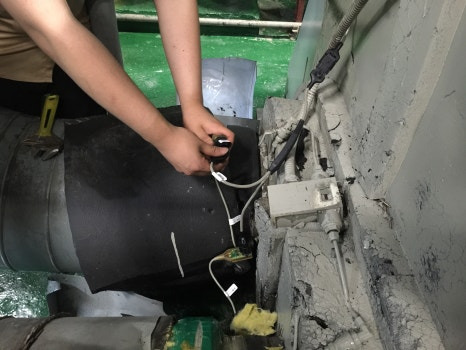

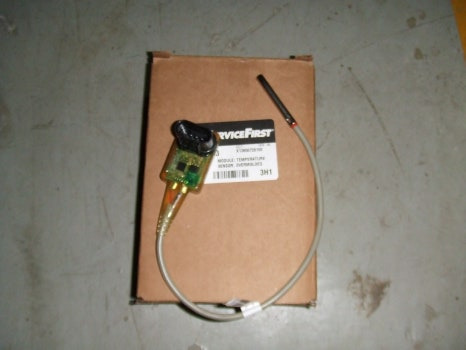

2. 불량센서를 빼고 신규센서를 설치한 다음 빨간색 아이콘 옆의 Bind를 누르게 되면
자력을 이용하여 센서를 인식해주라는 문구가 나옵니다.

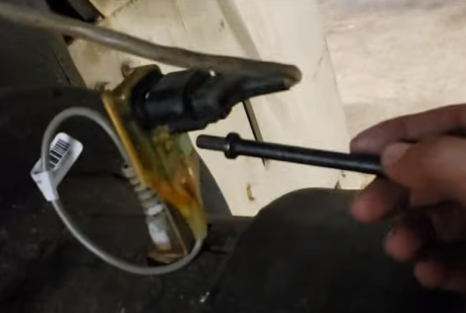

3. 문구를 보고 바로 자석으로 바인딩 실시 후 확인을 누르게 되면
빨간색 아이콘이 녹색 아이콘으로 바뀌게 되며 온도센서 교체가 마무리 됩니다.

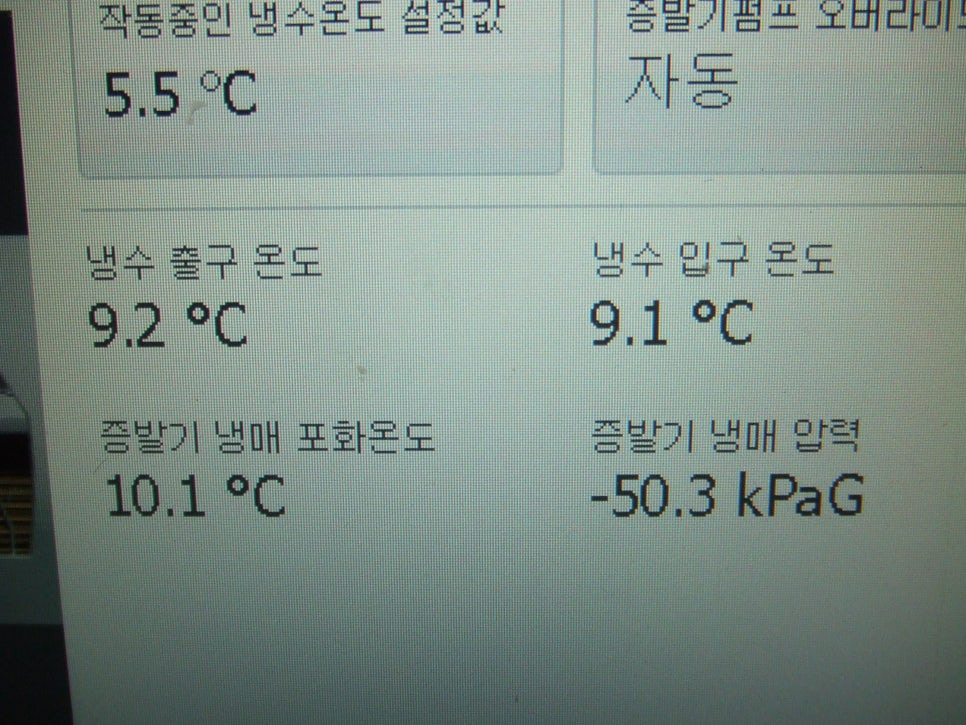

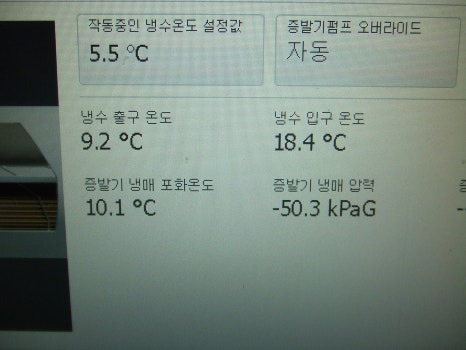

교체 후 온도 값(예시)

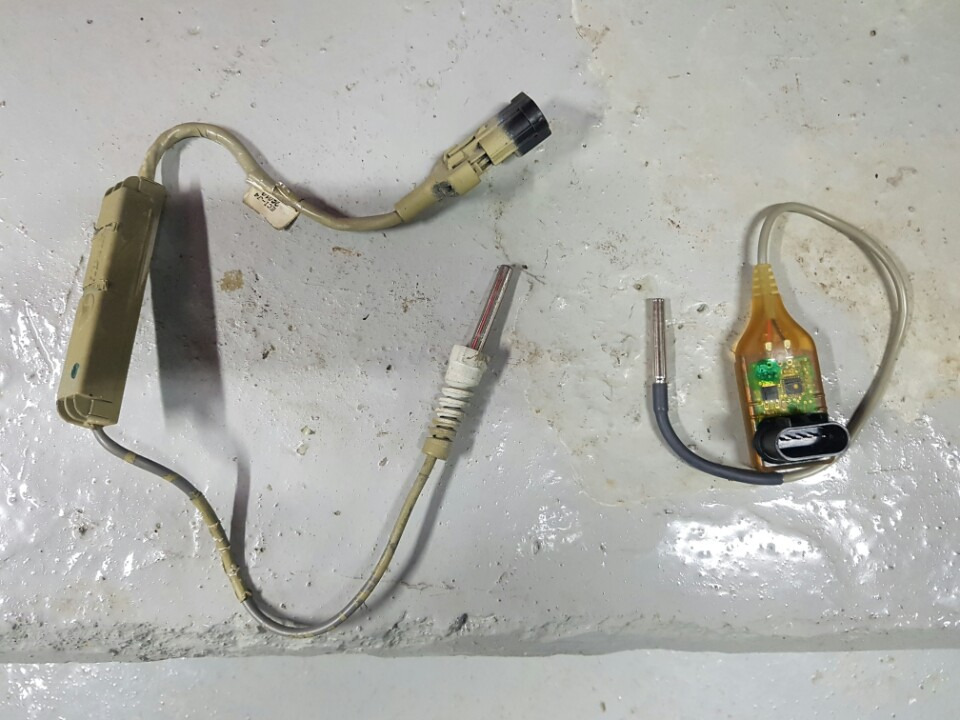

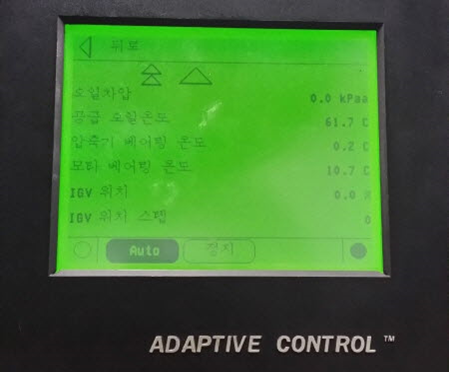

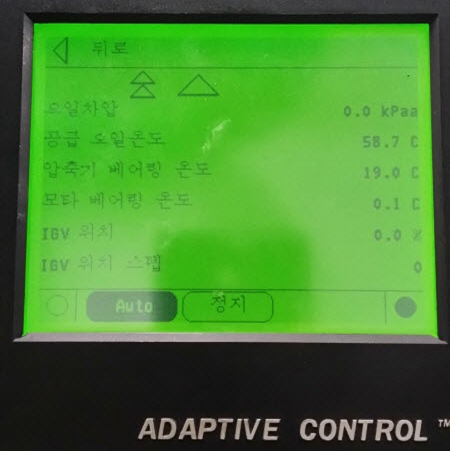

TU800컨트롤러 온도센서 교체 전후(예시)
교체 후 온도센서
온도 지시값이 정상일 경우 기분 좋게 뒷 정리 후 교체 작업을 마무리 합니다.
이상으로 트레인 냉동기 온도센서 교체 표준작업절차에 대한 이야기를 마치도록 하겠습니다.
생각보다 트레인 냉동기 온도센서의 교체 절차는 간단합니다.
다만 프로그램을 사용하기에 교체가 어렵게 된 점이 많이 아쉬운 부분 일 것입니다.
모쪼록 JDI의 포스팅이 일반적일지라도 아는 내용이시라면 다시 상기해 보시고
모르는 내용이라면 도움 얻어가시길 바랍니다.
모두가 안전하시길 늘 바램하고 트레인 터보냉동기와 같이 외국산 장비에 대한 자료가 필요하시는 경우
개별 연락 주시면 언제든 공유 드릴 수 있도록 하겠습니다.
오늘도 JDI가 solution하였습니다.
